비트필드, 공용체 - 독하게 시작하는 C프로그래밍

비트필드(bit field)는 구조체 멤버가 바이트 단위가 아닌 비트 단위 데이터를 다루는 멤버로 선언되는 구조체이다.



만일 비트필드를 이용하지 않고도 일정 비트를 잘라내려면 마스크 연산을 비롯한 각종 비트연산을 수행해야 한다.



#include<stdio.h>


//비트필드 구조체 선언 및 정의
typedef struct _DATAFLAG{
    unsigned char main : 1; //8비트 중 오른쪽 1비트
    unsigned char left : 2; //오른쪽 2~3번째 비트
    unsigned char right : 3; //오른쪽 4~6번째 비트
    unsigned char top : 2; //오른쪽 7~8번쨰 비트 (왼쪽 두 비트)
} DATAFLAG;

int main(void) {
    //1비트 표현범위: 0~1
    //2비트 표현범위: 0~3 (4는 범위를 넘어선 값이다!)
    //3비트 표현범위: 0~7
    DATAFLAG flagSwitch = {0, 3, 7, 4};

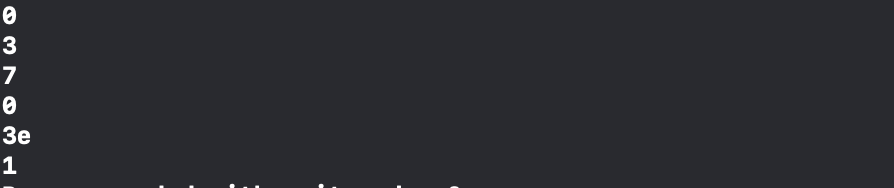

    printf("%d\n", flagSwitch.main);
    printf("%d\n", flagSwitch.left);
    printf("%d\n", flagSwitch.right);
    //4는 2비트 표현범위를 넘어선 값이므로 출력할 수 없다(0 출력).
    printf("%d\n", flagSwitch.top);

    printf("%x\n", *((unsigned char *)&flagSwitch));
    printf("%d\n", sizeof(flagSwitch));

    return 0;
}

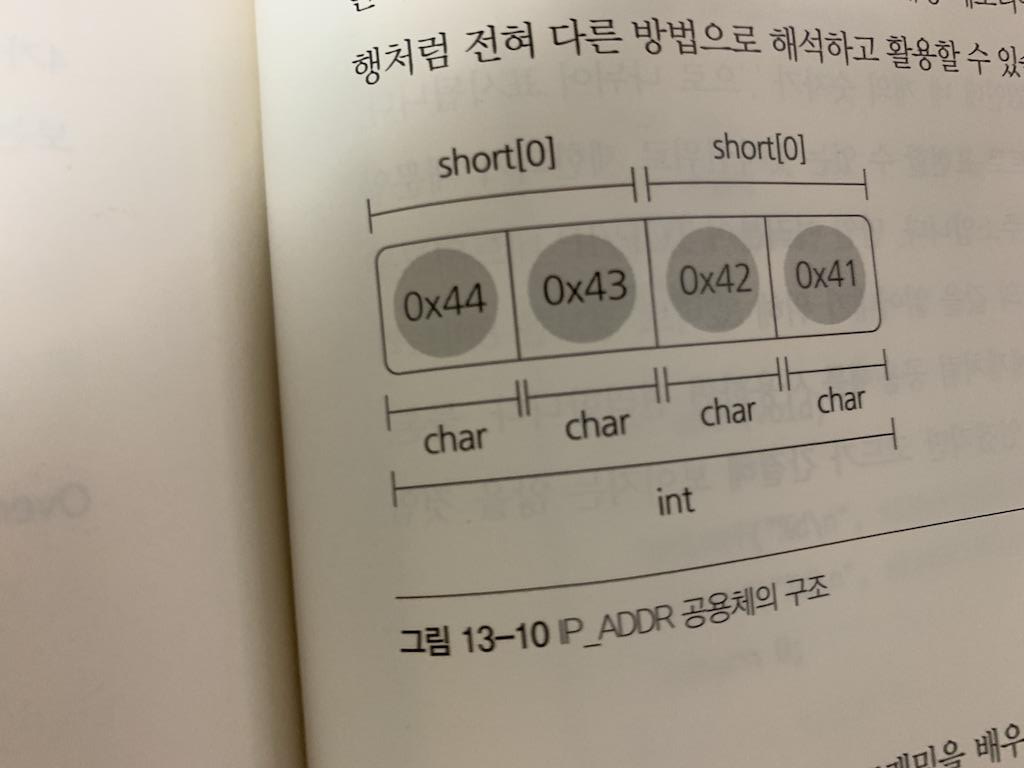

공용체(union)는 한 가지 자료에 대해 여러가지 해석방법(자료형)을 부여하는 문법이다.



#include<stdio.h>

//IP_ADDR '공용체' 선언 및 형 재선언
//4바이트를 세 가지 형식으로 달리 해석할 수 있도록 선언한다.
typedef union _IP_ADDR {
    int nAddress;
    short awData[2];
    unsigned char addr[4];
} IP_ADDR;

int main(void) {
    IP_ADDR Data = {0};
    Data.nAddress = 0x41424344;

    //0x41424344를 8비트씩 0x41, 0x42, 0x43, 0x44 넷으로 잘라
    //영문자로 출력한다.
    printf("%c%c%c%c\n", Data.addr[0], Data.addr[1], Data.addr[2], Data.addr[3]);
    //16비트씩 둘로 잘라 출력한다.
    printf("%X, %d\n", Data.awData[0], Data.awData[0]);
    printf("%X, %d\n", Data.awData[1], Data.awData[1]);
    return 0;
}
